[SKADA] DRAM 내부 회로의 파형 예측 (3)

📁 시계열 모델을 통한 파형 예측

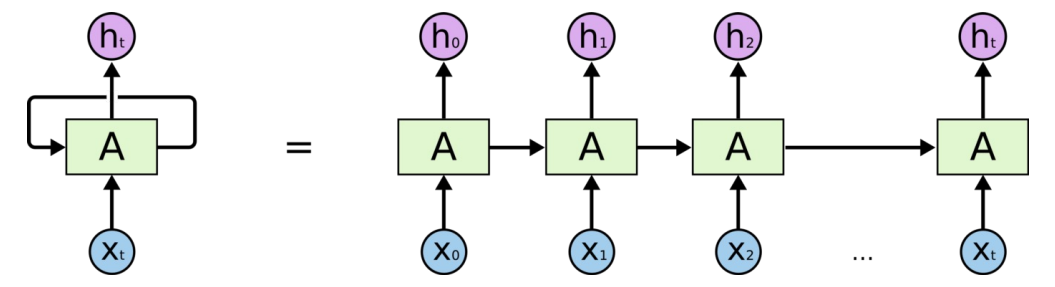

📌 Recurrent Neural Network

• RNN은 시계열 데이터에 적용할 수 있는 대표적인 신경망 모델



📌 RNN 모델의 구현

• RNN에 데이터를 적용하기 위해 읽어온 데이터를 시계열 데이터 형식으로 변환해 주어야 함

• Window size: 하나의 data sequence를 구성하는 시간별 데이터의 개수
• 데이터의 전처리
  • window size를 조절하여 sequence의 길이 조절
  • interval를 조절하여 window 내 데이터 사이 시간 간격 조절
  • stride를 조절하여 window 간 시간 간격 조절



📌 RNN 모델 한계

• Sequence가 길어지면 예전 데이터를 잘 기억하지 못함
  • Short-term memory problem
  • Gradient vanishing problem



📌 LSTM (Long short-term memory)

• 대표적인 RNN 기반 신경망 모델
• RNN의 short-term memory를 완화
• 중요한 부분만 기억하고, 중요하지 않은 부분은 삭제



📌 LSTM 구조

• 3개 변수
  • Cell state $(C_i)$: $i$ 시간까지 기억하고 있는 기억 메모리
  • Hidden state $(H_i)$: $i$ 시간에서의 모델 출력 값
  • Input $(X_i)$ : $i$ 시간에서의 입력 값
• 3개 게이트
  • Forget gate
    • $F_{t-1}=C_{t-1}\times sigmoid(f_i(X_t, h_{t-1}))$
    • 0: 이전 기억을 지워라
    • 1: 이전 기억을 유지해라
  • Input gate
    • $I_t=sigmoid(f_2(X_t, h_{t-1}))\times tanh(f_3(X_t, h_{t-1}))$
    • 0: 새로운 데이터를 지워라
    • 1: 새로운 데이터를 반영해라
  • Cell state update
    • $C_t=F_{t+1}+I_t$
    • 이전 기억과 새로운 데이터의 조합
  • Output gate
    • $h_t=sigmoid(f_4(X_t, h_{t-1}))\times tanh(C_t)$
    • $t$ 에서의 출력 값으로 중요하면 1, 중요하지 않으면 0



📌 GRU (Gated Recurrent Unit)

• LSTM과 더불어 대표적인 RNN 기반 신경망 모델
• LSTM과 동등한 성능을 보이지만, 모델의 weight 수가 더 적어 효율적
• LSTM의 3개 gate를 2개로 줄임



📌 GRU의 구조

• Reset gate
  •  $R_t=sigmoid(f_1(X_t, h_{t-1}))\times h_{t-1}$
  • 이전 기억에서 지워야 할 부분을 결정
• Update gate
  • LSTM의 forget gate와 input gate의 역할과 유사
  • 이전 기억에서 지워야 할 부분이 새로운 데이터에서 가져와야 할 부분과 같다는 intuition
  • $z_t=sigmoid(f_2(X_t, h_{t-1}))$
  • $h_t=(1-z_t)\times h_{t-1}+z_t\times tanh(f_3(R_t,X_t))$



📌 LSTM과 GRU의 성능 비교

• GRU가 LSTM보다 메모리에서 효율적
  • GRU가 같은 학습 parameter 수로 hidden state의 차원을 더 크게 설정할 수 있음
• 비슷한 parameter수로 설정한 GRU와 LSTM의 성능은 학습 데이터에 따라 상이
